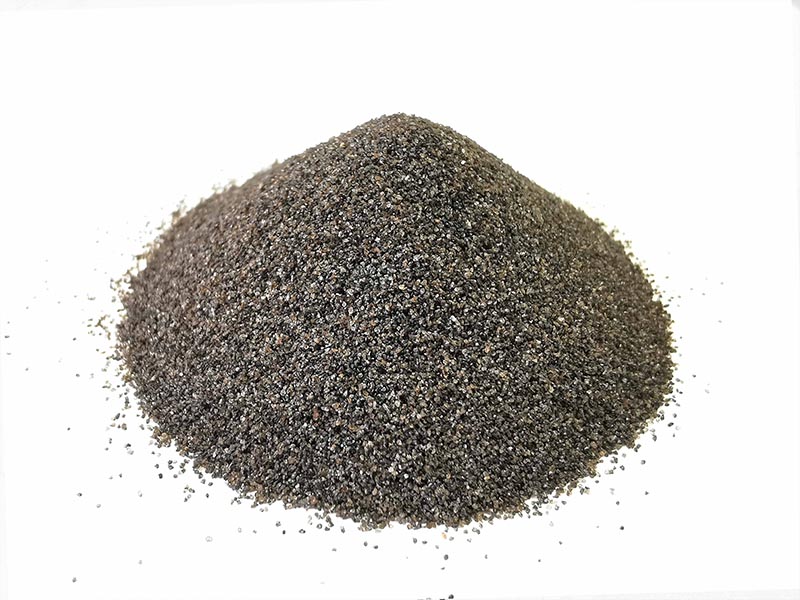

傾倒爐棕剛玉是用傾倒法生產(chǎn)的棕剛玉磨料，它是將鋁礬土原料放入傾倒爐電弧爐中冶煉，冶煉成塊以后倒出冷卻而來(lái)的棕剛玉。傾倒爐棕剛玉一級料選擇爐芯和爐底的部分制成適合研磨的棕剛玉砂。它具有以下的優(yōu)點(diǎn)：
》》傾倒爐棕剛玉的氧化鋁含量高，不低于95%，典型值96%，高于固定爐的棕剛玉。傾倒爐棕剛玉的SiO2含量和Fe2O3含量都低于固定爐棕剛玉。
| 類(lèi)型粒度 | Al2O3 | SiO2 | Fe2O3 | TiO2 | |
| 固定爐 | F16 | 95-96 | ≤1.2 | ≤3.0 | 1.5-3.8 |
| F20 | 95-96 | ≤1.2 | ≤0.3 | 1.5-3.8 | |
| F24 | 95-96 | ≤1.2 | ≤0.3 | 1.5-3.8 | |
| F36 | 95-96 | ≤1.2 | ≤0.3 | 1.5-3.8 | |
| F60 | 94-95.5 | ≤1.2 | ≤0.3 | 1.5-3.8 | |
| F80 | 94-95.5 | ≤1.2 | ≤0.3 | 1.5-3.8 | |
| F220 | 93-95 | ≤1.4 | ≤3.0 | 1.5-4 | |
| 傾倒爐 | F16 | 95.5-97 | ≤1 | ≤0.25 | 1.7-3.4 |
| F20 | 95.5-97 | ≤1 | ≤0.25 | 1.7-3.4 | |
| F24 | 95.5-97 | ≤1 | ≤0.25 | 1.7-3.4 | |
| F36 | 95.5-97 | ≤1 | ≤0.25 | 1.7-3.4 | |
| F60 | 95-96.5 | ≤1 | ≤0.25 | 1.7-3.4 | |
| F80 | 95-96.5 | ≤1 | ≤0.25 | 1.7-3.4 | |
| F220 | 95-96 | ≤1 | ≤0.25 | 1.7-3.6 | |
| 指標 | 傾倒爐 | 固定爐 |
| 晶體結構 | 單晶體：25.4% 緊密集合體：12.18% 集合體：62.18% | 單晶體58.83% 緊密集合體：20.14% 集合體：21.03% |
| 晶體尺寸 | 200-400um | 600-1000um |
| 抗破碎性能 | 66% | 63% |
》》傾倒爐棕剛玉通常選用巴馬克磨機進(jìn)行破碎，尖角和針狀顆粒少，堆積密度高，磁性物含量低。
| 類(lèi)型粒度 | 堆積密度（g/cm3） | 磁性物含量（%） | |
| 固定爐 | F16 | 1.89-2.0 | ≤0.044 |
| F20 | 1.87-1.99 | ≤0.042 | |
| F24 | 1.86-1.96 | ≤0.038 | |
| F36 | 1.82-1.95 | ≤0.034 | |
| F60 | 1.75-1.86 | ≤0.026 | |
| F80 | 1.72-1.82 | ≤0.024 | |
| F220 | 1.55-1.65 | ≤0.018 | |
| 傾倒爐 | F16 | 1.91-2.03 | ≤0.044 |
| F20 | 1.90-2.02 | ≤0.042 | |
| F24 | 1.86-1.98 | ≤0.038 | |
| F36 | 1.85-1.96 | ≤0.034 | |
| F60 | 1.78-1.86 | ≤0.026 | |
| F80 | 1.74-1.85 | ≤0.024 | |
| F220 | 1.52-1.63 | ≤0.018 | |
